高压贴片电阻（HVR）
高压贴片电阻（HVR）

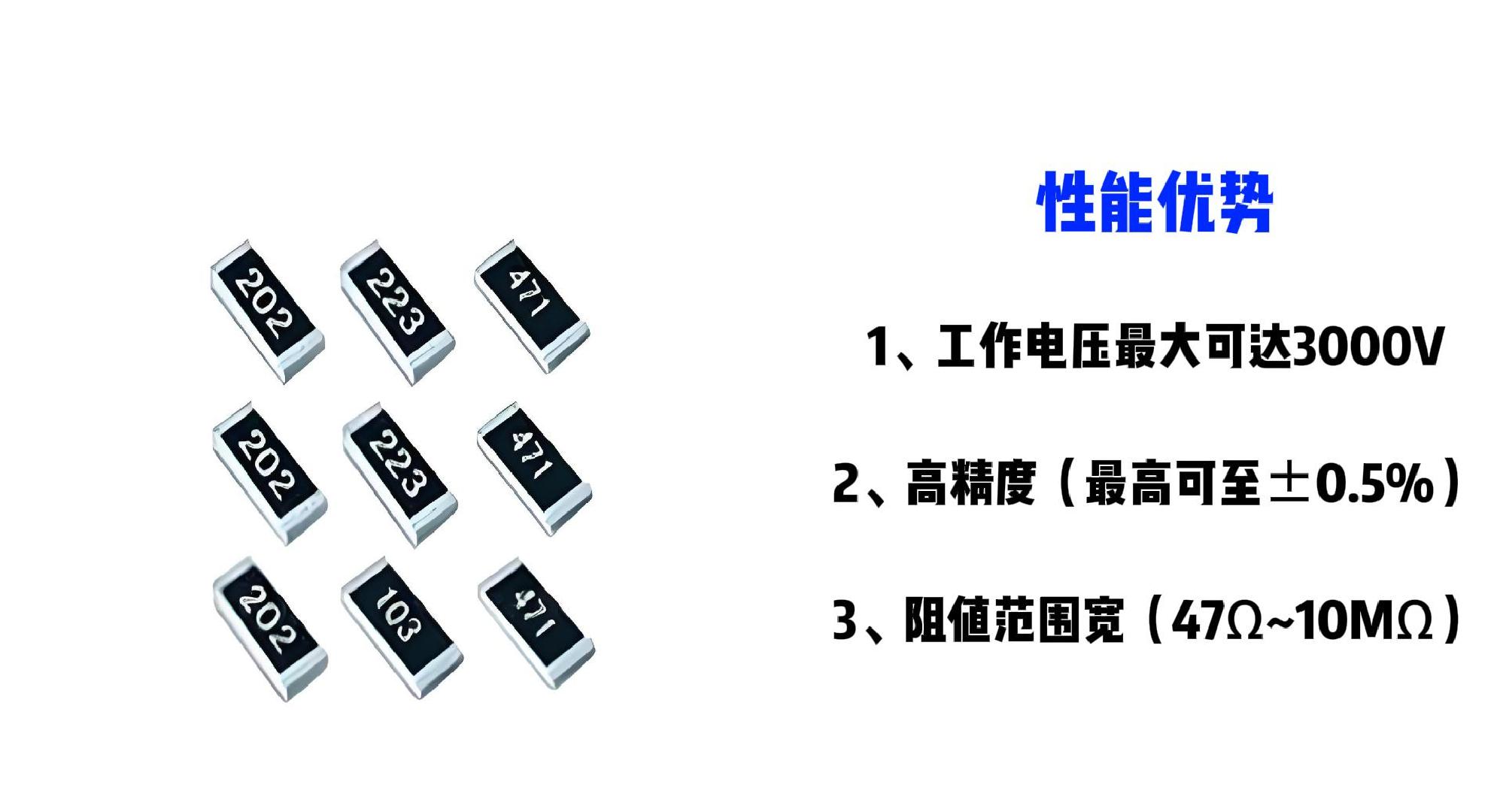

产品特点
1、最大工作电压远高于普通电阻，例如2512封装可达3000V。
2、阻值范围覆盖 47Ω至10MΩ，精度可选±0.5%、±1%及±5%。
3、提供从0402到2512等多种封装尺寸，额定功率覆盖1/16W到1W，满足不同应用对空间和功率的需求。
产品参数
体积规格：0402 0603 0805 1206 1210 2010 2512
阻值范围：39KΩ～200MΩ
温度系数：±100ppm/℃ ±200ppm/℃ ±400ppm/℃
工作温度：-55℃～+155℃
产品精度：1% ±5%
额定功率：1/16W 1/10W 1/8W 1/4W 1/2W 1/2W 1W
规格书下载
规格型号 *如您需要了解更多产品详细信息请下载查阅规格书。
型号/项目 额定功率 操作温度范围 最大工作电压 最大负载电压 阻值范围（Ω） 温度系数
0402 1/16W -55 ~ 155℃ 100V 200V 39K ~ 1M
1.02M ~ 10M
1.1M ~ 20M
22M ~ 100M		 ±100
±200
±400
0603 1/10W -55 ~ 155℃ 200V 400V 56K ~ 1M
1.02M ~ 10M
1.1M ~ 20M
22M ~ 100M		 ±100
±200
±400
0805 1/8W -55 ~ 155℃ 400V 800V 100K ~ 1M
1.02M ~ 10M
1.1M ~ 20M
22M ~ 100M		 ±100
±200
±400
1206 1/4W -55 ~ 155℃ 500V 1000V 100K ~ 1M
1.02M ~ 10M
1.1M ~ 20M
22M ~ 100M		 ±100
±200
±400
1210 1/2W -55 ~ 155℃ 800V 1500V 50K ~ 10M
 ±400
2010 1/2W -55 ~ 155℃ 2000V 3000V 51K ~ 1M
1.02M ~ 10M
1.1M ~ 20M
22M ~ 100M		 ±100
±200
±400
2512 1W -55 ~ 155℃ 3000V 4000V 30K ~ 1M
1.02M ~ 10M
1.1M ~ 20M
22M ~ 100M		 ±100
±200
±400

*如您需要了解更多产品详细信息请下载查阅规格书。
